XL-AB4033-18 AirBox AP/client, 54Mbps, 18dBi, PoE

AirBox AB-4033-18

Integrovaná bezdrátová WiFi jednotka ve vodotěsném pouzdře s integrovanou anténou a napájením po UTP kabelu se sdruženým vedním data a napájení.

Komplet tvoří:
Bezdrátová jednotka Planet WAP-4033
Venkovní skříň s integrovanou anténou XL-OD18
Pasivní napájecí injektor POE-DC

Zisk antény 18 dBi, úhel 35 stupňů horizontálně, 25 stupňů vertikálně. VSWR do 1,4:1, kmitočet 2.4-2.5GHz. Předozadní poměr lepší než 30dB.
Materiál boxu UV odolný, akrylát ABS.

Vhodné pro instalaci na stožár do průměru 50 mm.
Vnější rozměr 372x342x64mm.

Připojení jednotky je konektorem RJ-45, konektor je vodotěsně uzavíratelný. Napájení pomocí DC injektoru.

Vodotěsný konektor RJ-45:

Pohled zezadu na skříň na stožáru, vidět je pevný úchyt umožňující naklápění skříně/antény.


Instalace jednotky:
1) jednotku připevníte pomocí jejího kloubového uchycení na stožár nebo na zeď. Nasměrujete směrem k protějšímu přípojnému bodu.
2) zapojíte UTP kabelový svod konektorem RJ-45. Kabelový svod by něměl překročit délku 50m. Dotáhnete vototěsnou ochtanu jednotky. Tím je venkovní instalace dokočena.
3) V prostorách uživatele připojíte na druhý konec kabelového svodu UTP na konektor RJ-45 zarízení POE-DC. Konktor zapojíte do portu označeného P+DATA OUT.
Do portu označeného Power in zapojíte dodaný napájecí adaptér. Do portu označeného DATA IN zapojíte propojovacím kabelem uživatelův počítač.
4) Softwarově nastavíte bezdrátové zařízení na parametry své sítě.

--

Vlastnosti bezdrátového zařízení:
Přístupový a klientský bod pro 54Mbps bezdrátové sítě. Je určen především pro snadné budování lokálních bezdrátových sítí. Podporuje režimy definované standardem IEEE802.11 při přímém připojení na Ethernetové segmenty.

Zařízení má pracovní režimy Access Point, Infrastructure, Ad-Hoc, Point-to-Point bridge, Point-to-Multipoint bridge, WDS a Universal Repeater.

Režim Access Point (AP) je kompatibilní se všemi jednotkami standardu 802.11 a dovoluje snadné přihlášení na síť jiným jednotkám v režimu Infratructure a Universal Repeater.

Režim Infrastructure je určen pro spojování na jiné jednotky nastavené v režimu Access Point. A to i na jednotky jiných výrobců. Je plně 802.11 kompatibilní a i v tomto režimu je WAP-4033 možné zapojit přímo na Ethernetový segment.

Režim Adhoc nevyžaduje existenci Access Pointu a rovněž umožňuje přímé připojení na Ethernet bez omezení na počet stanic v pevné síti. Je určen pro spojování jednotek bez definovaného centrálního bodu (AP).

Režim Point-to-Point (PtP, P2P) bridge je určen na efektivní dvoubodové propojení sítí.
Režim Point-to-Multipoint (PtMP,P2MP) se od předchozího liší tím, že dovoluje vícebodové propojení s jedním definovaným centrálním uylem který je v režimu PtMP.

Režim WDS (Wireless Distributed System) umožňuje aby jednotka pracovala současně jako AP a současně byla spojena na jiná AP. WDS režim dovoluje spojení až na 6 dalších AP. Všechny jednotky ve WDS režimu pracují ve stejném SSID a na stejném kanále.

Režim Universal Repeater dovoluje aby jednotka pracovala současně jako AP i jako klintská jednotka v režimu Infrastructure. Výhodou oproti WDS je, že jednotka místně propaguje vlastní SSID.

Jednotka je administrována z prostředí Windows a má Web managementem.

Podporován je autorizační protokol IEEE802.1x, šifrování WEP, WPA, WPA-PSK. Režimy WPA A WPA-PSK mají podporu šifrování TKIP a CCMP/AES a mají i režim automatické detekce dle režimu protějšího zařízení.

Navíc je jednotka schopna dle nastavení uživatelem (v Access Point režimu) simultánně akceptovat připojení od jednotek které nepodporují WEP spolu s jednotkami, které šifrování provádějí.

Má rovněž možnost odfiltrování povolení přihlášení jen vyjmenovaných bezdrátových uzlů dle MAC adresy (20 adres).

Provozovatele bezdrátových sítí jistě zaujme i možnost vypnutí propagace (vysílání) SSID identifikátoru tak, aby nebylo možné z libovolného 802.11 zařízení detekovat rádiovou prezenci provozovatele sítě a název jeho sítě. Určitě potěší i schopnost nastavení frekvence vysílání broadcastu. Pro rozšířenou kompatibilitu pak přináší možnost volby typu preambule přenášených paketů. Pro rychlé spojení tak lze zvolit komunikaci s krátkou preambulí nebo naopak pro širokou kompatibilitu s produkty jiných výrobců standardní dlouhou preambuli. K dispozici jsou i parametry pro optimalizaci provozu – „RTS threshold" (eliminuje problematiku skrytého uzlu) a „Fragmentation threshold" (zlepšuje přenosové parametry na zarušených trasách).

Bezdrátové rozhranní:
• přenosová rychlost 54 Mbps;
• 13 kanálů
• režimy AP (Access Point), Infrastructure, Ad-hoc, PtP, PtMP, WDS, Universal Repeater
• standard IEEE802.11b, komunikuje s produkty jiných výrobců s tímto standardem a je zpětně kompatibilní s IEEE802.11 (2Mbps).
• typická vstupní citlivost -71 při 54Mbps, -75dBm při 36Mbps, -82dBm při 11Mbps, -86dBm při 5.5Mbps, –88 dBm při 2Mbps, -91 dBm při 1Mbps
• vysílací výkon 18dBm, řízení vysílacího výkonu
• anténní konektor SMA reverzní

Pevné rozhranní
• 10/100Mbit, 10/100Base-TX, IEEE 802.3u
• transparentní bridging
• připojení na hub nebo přepínač v jakémkoli pracovním režimu

Další vlastnosti
• Web a Windows management
• DHCP server
• WEP-64, WEP-128, WPA, WPA2, WPA-PSK, podpora smíšeného provozu šifrovaných i nešifrovaných stanic
• možnost blokace stanic dle MAC adresy
• volitelná preambule (krátká – vysoká rychlost, dlouhá – kompatibilita se staršími systémy)
• blokace přístupů administrace jednotky dle MAC adres
• možnost skrytí SSID
• možnost nastavit Beacon
• podpora RTS/CTS a fragmentace paketů
• rozměr 30 x 128 x 96 mm
• hmotnost 162g
• napájení 12V/500mA

Jednotka byla testována na napájení po 4 vodičích průřezu AWG-24 (UTP CAT5, drát) a s dodaným napáječem je schopna spolehlivě pracovat na 50m přívodu napětí.

Vodotěsný konektor RJ-45

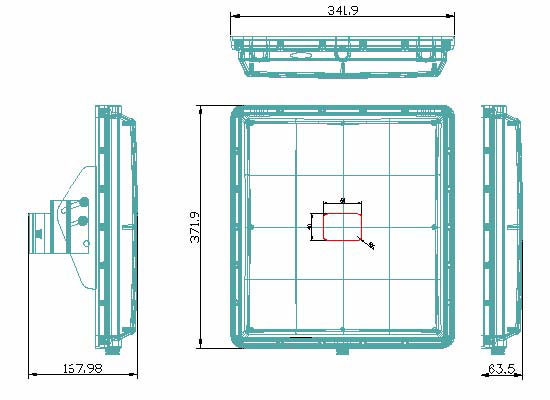

Rozměry

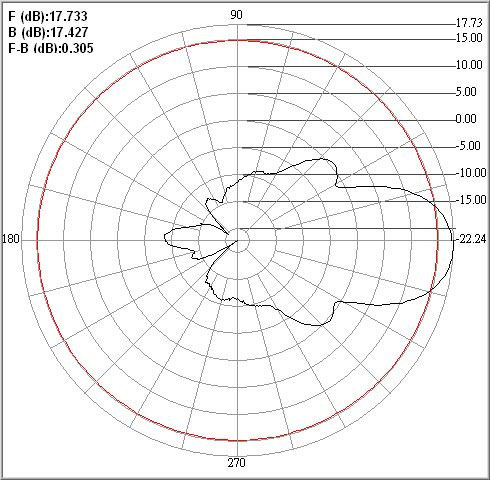

Horizontální vyzařovací charakteristika

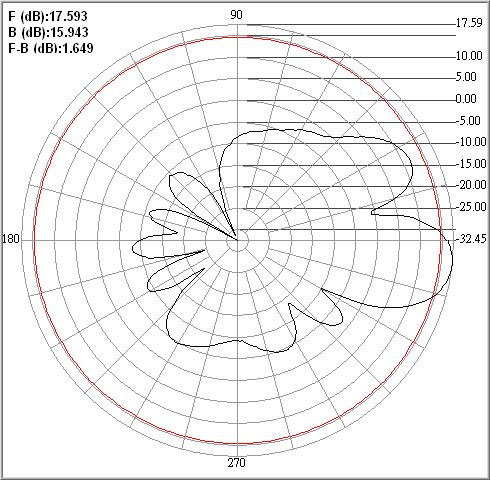

Vertikální vyzařovací charakteristika

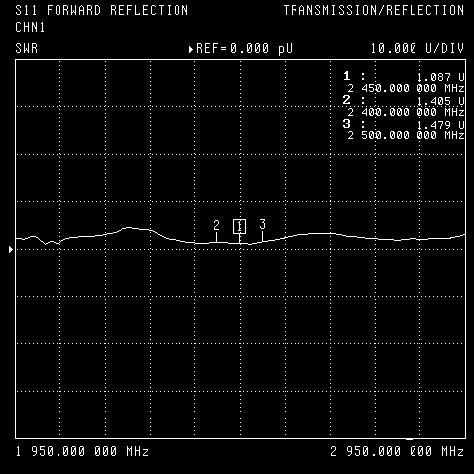

VSWR charakteristika

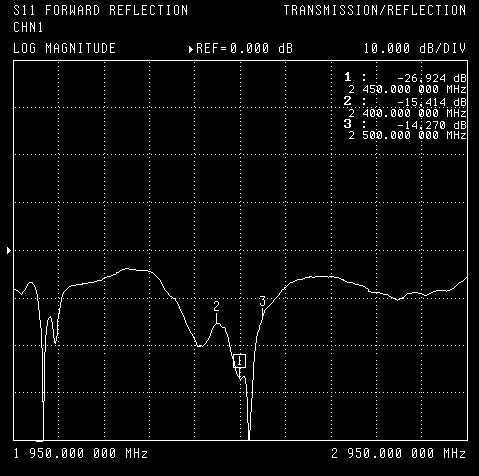

S11 charakteristika
