XGS3-42000R, 4-slotové šasi pro instalaci modulů, L3 IPv6/IPv4, 10Gb

Obecně se jedná o vysoce modulární páteřní prvek se schopnostmi routování na 3. síťové vrstvě modelu OSI, který je určený pro nasazení ve společnostech středního a velkého rozsahu, v metropolitních sítích a datových centrech s vysokými nároky na robustnost, kapacitu, spolehlivost, bezpečnost, správu a řízení.
Devatenácti palcové šasi s výškou 6U dovoluje instalovat 4 moduly v kombinaci 2 řídící + 2 provozní nebo 1 řídící + 3 provozní s možností dosáhnout až: 188x 10/100/1000Base-T RJ-45 , 156x 1000Base-SX/LX SFP nebo 13x 10G XFP optických slotů.

K hlavním provozním přednostem řešení XGS3-42000R patří 10Gigabitový ethernet; plná podpora protokolu IPv6; škálovatelnost výkonu s možnosti řízení přenosových pásem s možností specifikovat rozdílnou šířku pásma pro video / data / hlas na základě definic QoS.
Je deklarována podpora široké škály síťových protokolů na L2 vrstvě: 802.1d/w/s, 802.1Q, 802.1p, 802.3ad, 802.3x, GVRP, DHCP, SNTP, statické routování na L3 vrstvě RIPv1/v2, OSPF, VRRP.
Dále pak podpora pro multicast provozy IGMPv1/v2/v3 a jejich protokoly DVMRP, PIM-DM, PIM-SM, PIM-SSM. V neposlední řadě zařízení disponuje velmi porkočilým ACL (Access Control List) mechanizmem analyzujícím provoz na L4 vrstvě pro bezpečnostní účely a možnosti filtrace provozu. Metoda "IP snooping" ve spojení s "ARP Inspection" chrání síť před nekalými praktikami zcizení IP adresy a jejímu zneužití útočníkem. "DHCP snooping" zamezuje provozu cizího DHCP serveru v síti.

Zařízení je celkově spravovatelné prakticky všemi dnes dostupnými přístupy jako je lokální konzole, Telnet, WEB a SNMP s možností zabezpečení šifrovanými protokoly SSH, SSL.

Vlastnosti:
- 4x šachty pro instalaci modulů v kombinaci 2 řídící + 2 provozní nebo 1 řídící + 3 provozní:
XGS3-M24GX - řídící modul s 24x 1000BaseT sdílené s 12x 1000Base-SX/LX SFP + 1x 10G XFP
XGS3-M44G - řídící modul s 44x 1000Base-T RJ-45
XGS3-S24G - provozní modul s 24x 1000BaseT sdílené s 12x 1000Base-SX/LX SFP
XGS3-S48G - provozní modul s 48x 1000Base-T RJ-45
XGS3-S48GF - provozní modul 48x 1000Base-SX/LX SFP
XGS3-S4XG - provozní modul 4x 10G XFP

- 1x RJ-45 konzolový port
- metoda přepínání: Store-and-Forward
- páteřní sběrnice: 1,2Tbps
- kapacita přepínače: 376Gbps
- generální MAC tabulka: 64K
- generální VLAN tabulka: 4K
- možné IP stohování až 36 jednotek pod jednu síťovou adresu
- IPv4 routovací protokoly RIPv1/2, OSFPv2, BGP4; možnost routovat mezi porty nebo VLAN sítěmi; 128K routovacích záznamů
- IPv6 routovací protokoly RIP, OSPFv3, BGP4+, MLDv1/v2; detekce ilegálního multicast zdroje
- podpora přenosu Jumbo frame 9KB
- podpora IRDP (router discovery) a VRRP pro redundantní routing
- podpora PIM-DM (protocol independent multicast-dense mode) a PIM-SM (protocol independent multicast-sparse mode)
- podpora DVMRP (distance vector multicast routing protocol)
- IGMP v1/v2/v3, IGMP proxy
- slučitelné se standarty IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, podpora IEEE 802.3x Pause frame
- VLAN IEEE 802.1Q, až 4 tisíce skupin, až 4041 VLAN ID; podpora přemostění (VLAN Q-in-Q) IEEE 802.1ad; kapacita 4K
- podpora GVRP protokolu a PVE (private VLAN edge)
- Spanning Tree protokol STP IEEE 802.1d, Rapid Spanning Tree protokol IEEE 802.1w, Multiple Spanning Tree protokol IEEE 802.1s
- podpora agregace portů LACP 802.3ad; Cisco ethernet-channel (statický trunk); maximum 8 skupin po 8-mi portech
- Port mirroring (many-to-1)
- QoS 8 prioritních front na všech portech; Ingress shaper a Egress limitátor
- podpora autentifikace portů IEEE 802.1x na RADIUS (IPv4/IPv6 over RADIUS)
- ACL (access control list) s možností definic pravidel na základě MAC, IP, TCP/UDP; kapacita 16K
- možnost přiřadit MAC adresu pro IP adresu na úrovni IPv4/IPv6
- ochrana proti IP/DHCP spoofingu a ARP scanu
- Management: WEB / SNMP v1,v2c,v3 / Telnet / konzole; s možností zabezpečení spojení SSH/SSL; 4 skupiny pro RMON monitoring; podpora TACACS+
- podpora SNTP, LLDP
- napájení 230V AC, možnost redundantní napájení duálně 230V AC s redundatním zdrojem XGS3-PWR-AC; příkon až 400W
- CE: FCC part 15, class A
- rozměry: 445 x 421 x 266 mm (š,h,v), 6U/19" pro instalaci do racku
- provozní teplota prostředí: 0-45°C

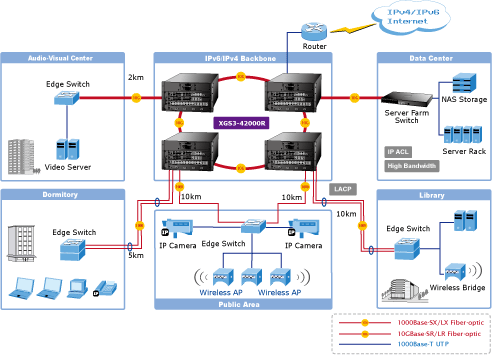

Příklad aplikací:
