SGSW-24040R switch 24x1000Base-T, 4xSFP, Web/SNMP, IGMP,QoS,stohování 10Gbps, záložní zdroj 48V,IPv6

Planet SGSW-24040R je plně gigabitový 24 portový L2 (OSI) IPv4/IPv6 přepínač se 4-mi sdílenými SFP sloty (miniGbic) určený pro nasazení do velkých podniků, páteřních sítí a pro ISP poskytovatele. Dále je vybaven dvěma vysokorychlostními HDMI porty pro stohovací účely s propustností až 20Gbps. Lze tak spojit v jedno logické zařízení až 16 zařízení (celkem 384 ethernet portů) a spravovat je jako jeden logický switch.

Stohovací funkce skupiny zařízení SGSW-24040R dovoluje za provozu rozšiřovat kapacitu centrálních bodů včetně plánování jejich celkové propustnosti. Rozšířené funkce "L2-switching" nabízí například "Port link aggregation", "Q-in-Q VLAN", "private VLAN", "Rapid Spanning Tree protocol", "Layer 2 to Layer 4 QoS", "bandwidth control", "IGMP Snooping". Je možné vytvořit a spravovat až 255 VLAN skupin. Pro "trunkové" spoje je možné vytvořit až 12 skupin po 16-ti portech pro každou skupinu. Přepínač disponuje filtrací provozu na základě IP adres a dalších parametrů TCP/IP.

Zařízení se spravuje s pomocí webového prohlížeče nebo prostřednictvím SNMP utility s podporou protokolu SNMPv3, který umožňuje šifrovat přenášená data.

Sdílené SFP (Small Factor Pluggable) sloty lze osadit libovolnými mini-GBIC kompatibilními s 1000Base-SX/LX a WDM SFP.

Verze SGSW-24040R disponuje interním záložním zdrojem pro napětí 48V-DC pro případ závady primárního zdroje nebo pro účely zálohy napájení v případě výpadku napájecí sítě 230V-AC.

Vlastnosti

• 24 portů 1000Base-T, Switching, Full Duplex (1000/2000 Mbps), Auto-Negotiation (10/100/1000 Mbps), duálně s 4-mi porty miniGBIC SFP rozhraním
• 8k MAC adres, buffer1392kB
• plná podpora protokolu IPv6
• 2x stohovací port, celková propustnost 20Gbps stohovacích portů, propustnost každého portu stohovacího propojení 10 Gbps (5Gbps full duplex * dva porty). Stohovací kabel 0,5m CB-STX50 součástí, typ konektoru HDMI.
• plná propustnost 48 Gbps
• podpora přenosu JumboFrame do 10KB
• provedení rackmount, rozměry 440x200x45mm, 1U výška
• ESD(ElectroStatic Discharge) ochrana na všech portech do 6kV DC
• provedení rackmount 19", rozměry 440x200x45mm, 1U výška
• interní zdroj 230V/50Hz AC nebo redundantně 48V DC

• Web/Telnet/SNMP s možností zabezpečeného přístupu SSH/SSL
• SNMP v1,v2c,v3

Funkce přepínače

• nastavení režimu fyzické práce portů
• 255 sítí VLAN IEEE 802.1Q, trunking, možnost nastavení ingress filteru VLAN tagged/untagged pakety, GVRP (GARP VLAN Registration Protocol)
• IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků, DSCP
• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
• Port shaper - nastavení v rozpětí 500kbps-1Gbps
• QoS, priorizace provozu dle IEEE 802.1p a dle ToS/DS v IP paketu, možnost nastavení omezení posílaných paketů na port a dle na QoS pravidel
• Podpora IP multicastu, IGMP, možnost řízení multicastu přímo přepínačem (povolení/zabránění multicastů), IGMP v1,v2,v3, IGMP Query režim
• Port mirroring - Port trunking IEEE 802.3ad LACP, 12 skupin, celkem max. 16 portů
• Spanning Tree IEEE 802.1d, Rapid Spanning Tree IEEE 802.1w, Multiple Spanning Tree
• IEEE 802.1x, RADIUS - IP+MAC binding, VLAN + MAC binding
• IEEE 802.1ab LLDP - automatická detekce typu připojených zařízení
• diagnostika kabeláže, stanovuje délku kabeláže a případnou vzdálenost k závadě

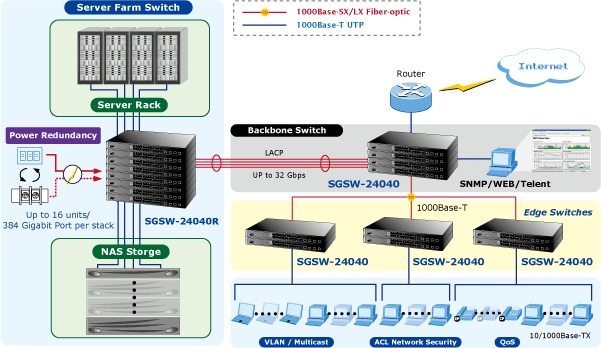

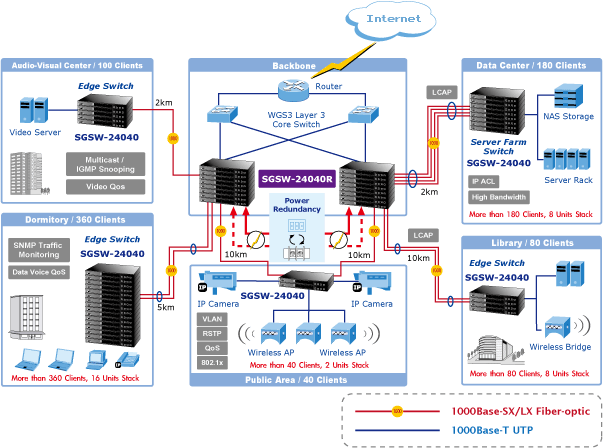

Příklady použití:
