SGSW-24040HP PoE switch 24x1000Base-T, 4xSFP, Web/SNMP, stohování 10Gbps, IEEE 802.3at 360W, IPv6

Planet SGSW-24040HP (high power) je IPv4/IPv6 plně gigabitový 24 portový L2 (OSI) přepínač se 4-mi sdílenými SFP sloty (miniGbic) určený pro nasazení do velkých podniků, páteřních sítí a pro ISP/IPTV poskytovatele. Dále je vybaven dvěma vysokorychlostními HDMI porty pro stohovací účely s propustností 10Gbps. Lze tak spojit v jedno logické zařízení až 16 zařízení (celkem 384 ethernet portů) a spravovat je jako jeden logický switch.

Stohovací funkce skupiny zařízení SGSW-24040HP dovoluje za provozu rozšiřovat kapacitu centrálních bodů včetně plánování jejich celkové propustnosti. Rozšířené funkce "L2-switching" nabízí například "Port link aggregation", "Q-in-Q VLAN", "private VLAN", "Rapid Spanning Tree protocol", "Layer 2 to Layer 4 QoS", "bandwidth control", "IGMP Snooping". Je možné vytvořit a spravovat až 256 VLAN skupin. Pro "trunkové" spoje je možné vytvořit až 12 skupin po 16-ti portech pro každou skupinu. Přepínač disponuje filtrací provozu na základě IP adres a dalších parametrů TCP/IP.

Zařízení se spravuje s pomocí webového prohlížeče nebo prostřednictvím SNMP utility s podporou protokolu SNMPv3, který umožňuje šifrovat přenášená data pomocí SSL/SSH.

Sdílené SFP (Small Factor Pluggable) sloty lze osadit libovolnými mini-GBIC kompatibilními s 1000Base-SX/LX, WDM SFP a 100Base-FX.

Vlastnosti

• 24x 10/ 100/1000Base-T RJ-45 Auto-MDI/MDI-X ports s IEEE 802.3at PoE injektory
• 4x 1000Base-SX/LX/BX SFP sloty (sdílené s porty 21,22,23,24), kompatibilní 100Base-FX SFP
• tabulka 8k MAC adres
• podpora přenosu rámce "JumboFrame" až 10kB
• 2x stohovací port, typ konektoru HDMI, celková propostnost 20Gbps stohovacích portů, propustnost každého portu stohovacího propojení 10 Gbps (5Gbps full duplex * dva porty). Stohovací kabel 0,5m CB-STX50 součástí
• interní sběrnice s propustností 68 Gbps
• provedení rackmount 19"/1U, rozměry 440 x 300 x 44.5 mm
• interní zdroj 230V/50Hz

• Web/Telnet/SNMP
• SNMP v1,v2c,v3
• podpora šifrování přístupu správy SSH/SSL

Funkce administrace

• nastavení režimu fyzické práce portů
• 255 sítí VLAN 802.1Q, trunking, možnost nastavení ingress filteru VLAN tagged/untagged pakety, GVRP (GARP VLAN Registration Protocol)
• IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků, DSCP
• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
• Port shaper - nastavení v rozpětí 500kbps-1Gbps
• QoS, priorizace provozu dle 802.1p a dle ToS/DS v IP paketu, možnost nastavení omezení posílaných paketů na port a dle na QoS pravidel
• podpora IP multicastu, IGMP, možnost řízení multicastu přímo přepínačem (povolení/zabránění multicastů), IGMP v1,v2,v3, IGM Query režim
• Port mirroring - Port trunking 802.3ad LAPC, 12 skupiny, celkem max. 16 portů
• Spanning Tree 802.1d, Rapid Spanning Tree 802.1w, Multiple Spanning Tree
• 802.1x, RADIUS - IP+MAC binding, VLAN + MAC binding
• LLDP - automatická detekce typu připojených zařízení
• diagnostika kabeláže, stanovuje délku kabeláže a případnou vzdálenost k závadě

• celková zatížitelnost: 360W
• IEEE 802.3at
• deklarovaná délka pro možné napájení koncových zařízení: 100m
• zatížitelnost 30,8W/port
• celková kontrola funkce PoE
• ovládání napájení pro každý ethernet port
• možnost definice priority napájení
• možnost omezení zatížitelnosti portu PoE
• detekce automatická klasifikace napájeného zařízení

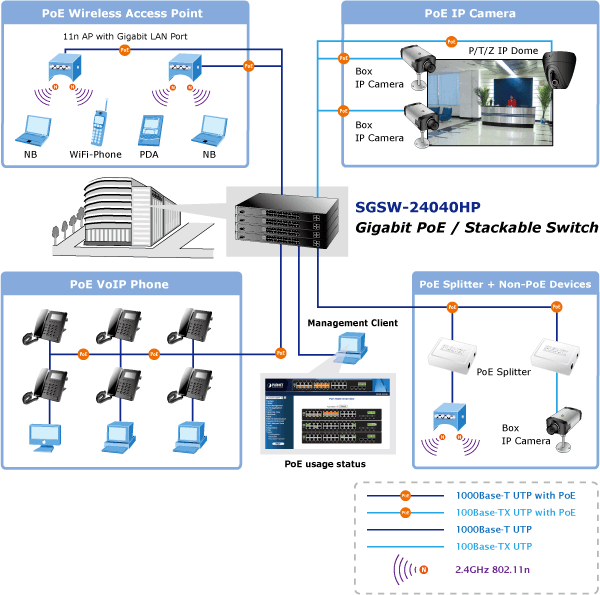

Příklad použití:
