ICS-2102S15 konvertor RS-232/422/485 na IP,1x COM,1x terminal,1x 10/100Base-FX,singlemode 15km

Přenos sériové komunikace po IP protokolu je zvláště využíván pro sběr dat, řídící automaty a ovládání kamerových systémů. Rovněž je náhradou fyzické konverze sériového protokolu do jiného přenosového média. Prakticky neomezeně prodlužuje dosah sériové komunikace.

Zařízení pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Konvertor ICS-2100 se snadno instaluje na standardní DIN lištu nebo přímo na zeď a umožňuje nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak je vhodný pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

Vlastnosti:

- 1x rozhraní Fast Ethernet, IEEE 802.3u 10/100Base-FX, SC-singlemode
- optické rozhraní: SC pro singlemode kabel 9/125µm s dosahem 15km, vlnová délka: 1310nm
- 1x sériový port RS-232, konektor DB-9, samec
- 1x port RS-485 / RS-422, terminalový blok pro 2/4 drátové vedení
- parita: 1, 1.5/2
- přepěťová ochrana do 1,5kV
- rychlost: od 300bps do 230400bps
- Web management
- utilita pro automatické vyhledání - Planet Smart Discovery
- pole LED indikátorů pro diagnostiku provozu
- instalace na DIN lištu, montážní díl součástí
- instalace na zeď, montážní díl součástí
- krytí IP30, skříň celohliníková
- externí napájecí adaptér
- připojení napájení buď na jack od napájecího adaptéru nebo libovolné napájení stejnosměrné
12-48V. Ochrana proti přepólování. - připojení napájení na svorkovnici, umístění na spodním panelu
(nepřekáží při montáži na zeď).
- napájení redundantní, připojení možné ze dvou různých zdrojů.
- QoS prioritizace provozu dle portu, ToS, 802.1p
- zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75cm na všechny dopadové části
- zařízení je odolné proti vibracím (IEC-60068-2-6) 10-500-10Hz, 4x g, 0,5oct/min
- zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
- EMI/EMS, elektromagnetická kompatibilita a slučitelnost dle CE EN-6100-4-2,3,4,5,6
- elektrická bezpečnost dle CE EN-60950
- pracovní teplota -10 až 60 st. C, vlhkost do 95%
- skladovací teplota -40 až 85 st. C
- příkon 10,1W
- rozměry 135 x 97 x 32 mm

Pracovní režimy:
- TCP server
- TCP klient
- UDP client
- bod-bod
- VCOM - virtuální sériový port v PC, software součástí
- podpora protokolů: ARP, ICMP,TCP/IP, UDP, HTTP server, DHCP client, Telnet

Zapojení signálů
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-
RS-485 (2-vodiče): Data+, Data-
RS-485 (4-vodiče): Tx+, Tx-, Rx+, Rx-

Schopnost práce s vymezovačem znaků:
- možnost zadání počátečního a koncového znaku, který určuje začátek a konec komunikace sériového zařízení. Data nejsou po Ethernetu odesílána dříve než je přijata koncový znak.
- možnost nastavit příjem ze sériového portu tak, aby pokud obsahuje určitý znak byla komunikace ignorována

Lze nastavit pevnou dobu po níž se nemá komunikace provádět (např. pro úsporu telek. nákladů)

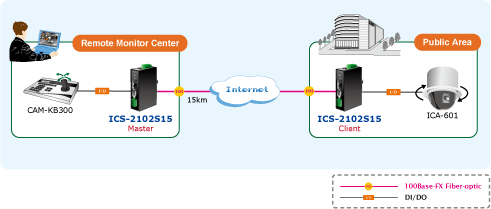

Použití pro ovládaní kamerových systémů:

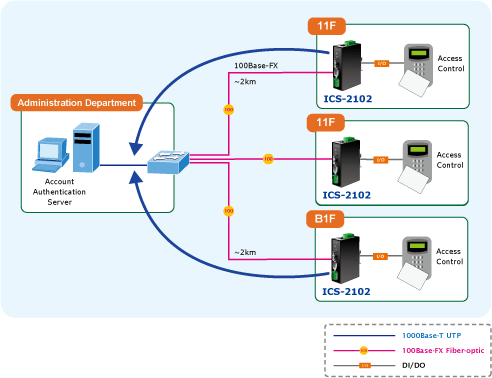

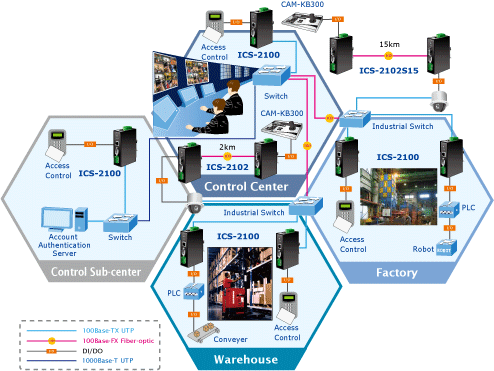

Použití:

Manuál

Ostatní download

Montáž na DIN lištu:

Montáž na zeď pomocí dodaného rámu:
